Appareillage moyenne tension

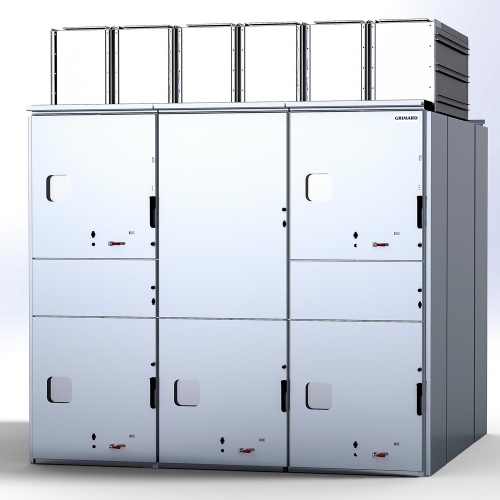

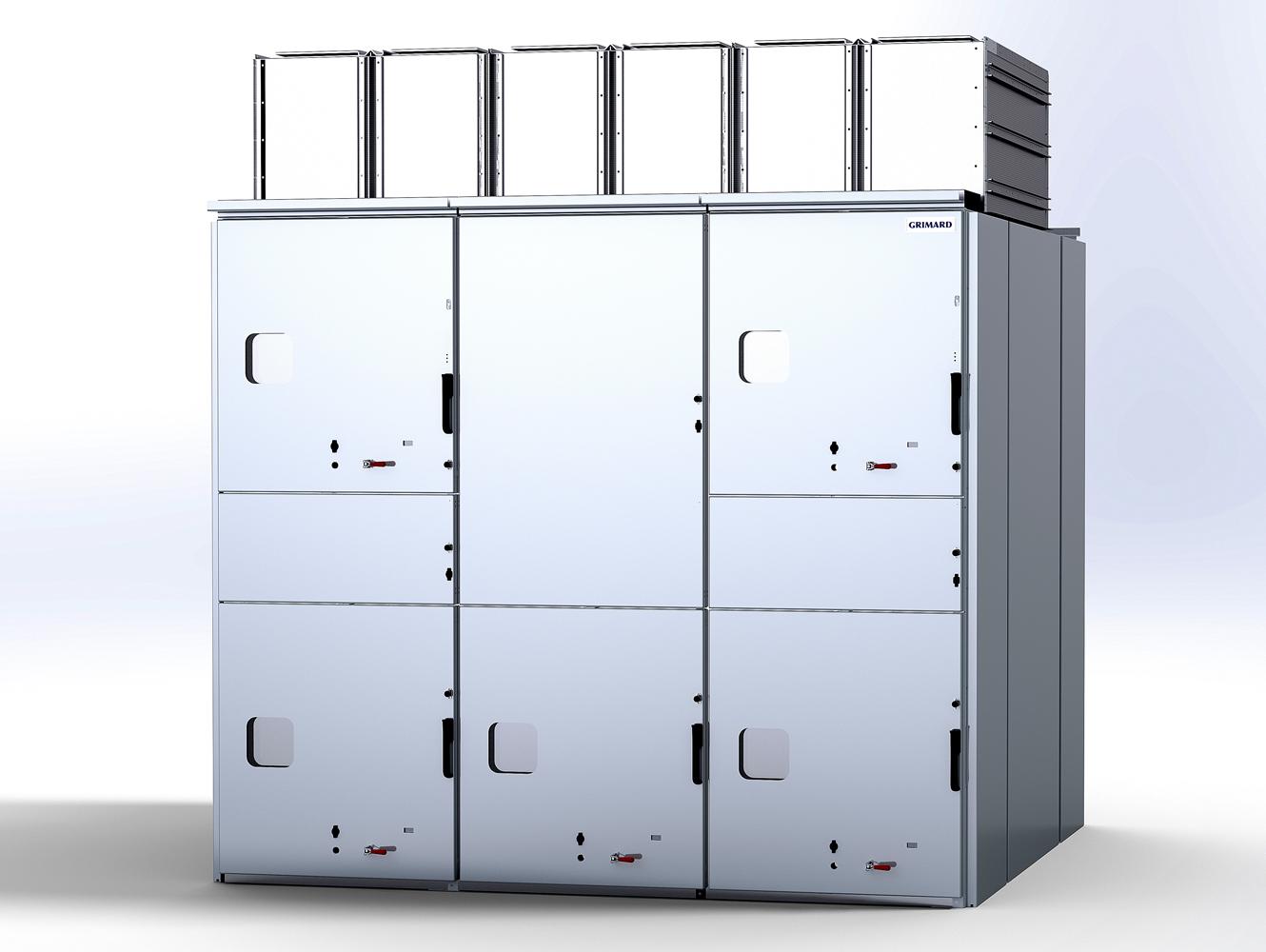

SafeClad
Armoire blindée 5-15 kV à l’épreuve des arcs
SafeClad est une armoire blindée moyenne tension répondant aux exigences élevées exigés par les producteurs d’électricité, l’industrie manufacturière et institutionnelle. Le type 2BC est l’ultime niveau de protection individuel offrant une protection sur chaque côté et avec la porte ouverte du compartiment de commande pour un redémarrage rapide après un incident, l’addition d’équipements de survivabilité entre les compartiments adjacents est possible.
| Caractéristiques électriques | |||
|---|---|---|---|
| Tension assignée 5 kV |
Tension assignée 15 kV |
||
| Tension de tenue à fréquence industrielle | kV 1 min | 19 | 36 |
| Tension de tenue aux chocs de foudre | kV | 60 | 95 |
| Fréquence | Hz | 60 | 60 |
| Courant de courte durée admissible | kA 1 s. | 12.5 – 25 – 31.5 – 40 | |
| Valeur de crête admissible | kA 10 cy. | 33.75 – 67.5 – 85 – 108 | |

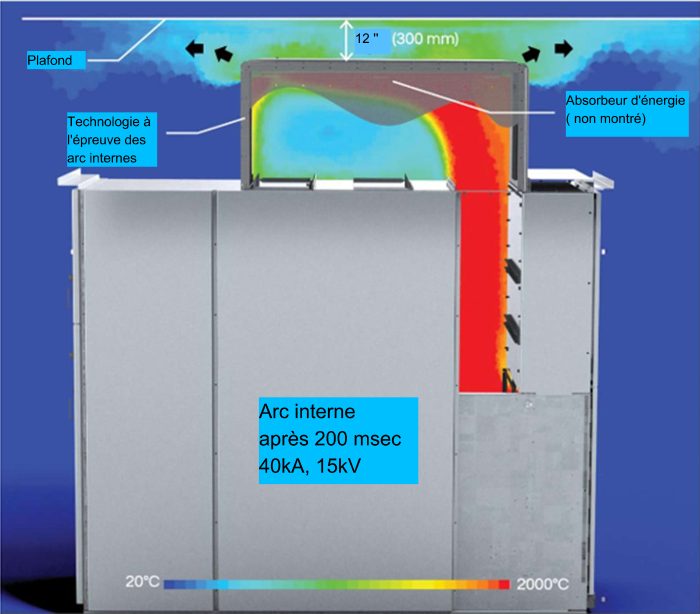

| Résistance aux arcs – Type d’accès | IEEE C37.20.7 | 2BC | |
| Courant de tenue à l’arc | kA | 12.5 – 25 – 31.5 – 40 | |
| Durée de tenue à l’arc | sec. | 0.5 – 1.0 | |
| Courant assigné – Barres principales | A | 1200 – 2000 – 3000 | |
| Courant assigné – Arrivées / Départs | A | 1200 – 2000 – 3000 | |
Téléchargement(s):
SafeClad-WS
Armoire blindée compacte 15-27 kV à l’épreuve des arcs
Notre armoire blindée SafeClad-WS moyenne tension à l’épreuve des arcs internes est idéale pour les industries composant avec des contraintes d’espace, sans compromettre la sécurité et la fiabilité. Grâce à son concept modulaire, son installation murale et ses petites dimensions, l’armoire s’adapte aux espaces restreints sans recours aux technologies coûteuses d’armoires scellées, isolées au gaz SF6 (GIS).
| Caractéristiques électriques | |||
|---|---|---|---|
| Tension assignée 15 kV |
Tension assignée 27 kV |
||
| Tension de tenue à fréquence industrielle | kV 1 min | 36 | 60 |
| Tension de tenue aux chocs de foudre | kV | 95 | 125 |
| Fréquence | Hz | 60 | 60 |
| Courant de courte durée admissible | kA 2 s | 25; 31.5 | 25 |
| Valeur de crête admissible | kA 10 cy. | 65; 82 | 65 |
| Courant de tenue à l’arc | kA 0.5 s | 25; 31.5 | 25 |
| Durée de tenue à l’arc | sec. | 0.5 | |
| Courant assigné – Barres principales | A | 1200; 2000 | 1200 |
| Courant assigné – Arrivées / Départs | A | 1200; 2000 | 1200 |
