Appareillage basse tension

MetalGear

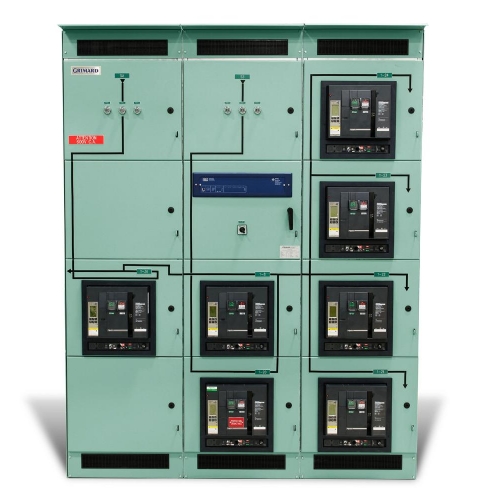

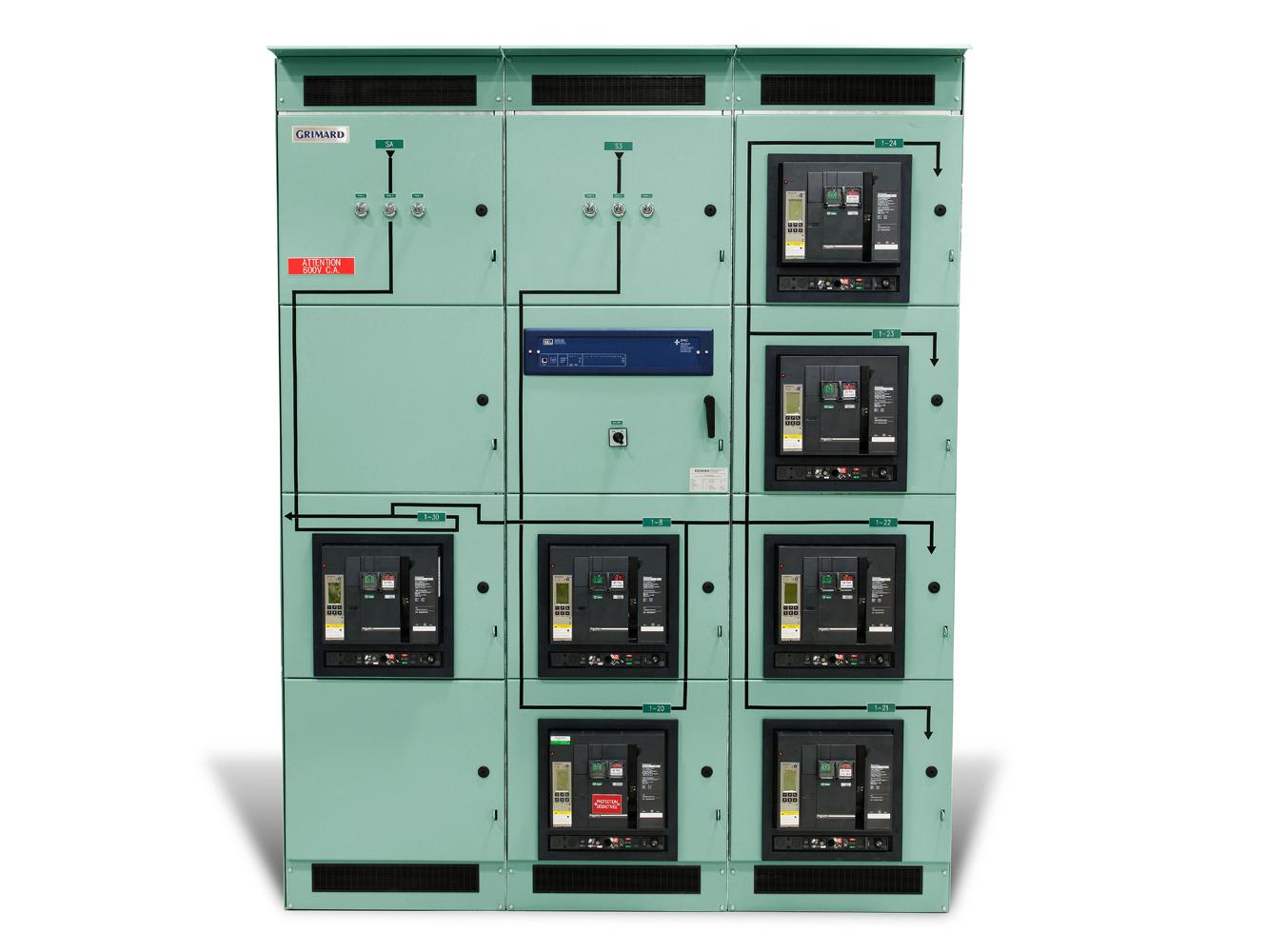

Appareillage basse tension sous enveloppe métallique

Les armoires MetalGear ont été conçues pour rencontrer les hauts critères requis par les producteurs d’énergies. De plus, le MetalGear est conçu pour l’utilisation de câbles selon la charte à 90°C sans surdimensionnement pour compenser des plages de raccords trop chaudes, tel que vu communément sur le marché.

Caractéristiques électriques
Tension d’isolation assignéeV635
Tension de tenue à fréquence industriellekV 1 min2.2
Fréquence assignéeHz50/60
Courant de courte durée admissiblekA 1 s.22 – 42 – 65
Valeur de crête du courant instantanékA 3 cy.… 149.5
Courant assigné – Barres principalesA800…5000
Courant assigné – Barres d’attachesA800…5000

Téléchargement(s):

MetalGear-WS

Appareillage compact basse tension sous enveloppe métallique

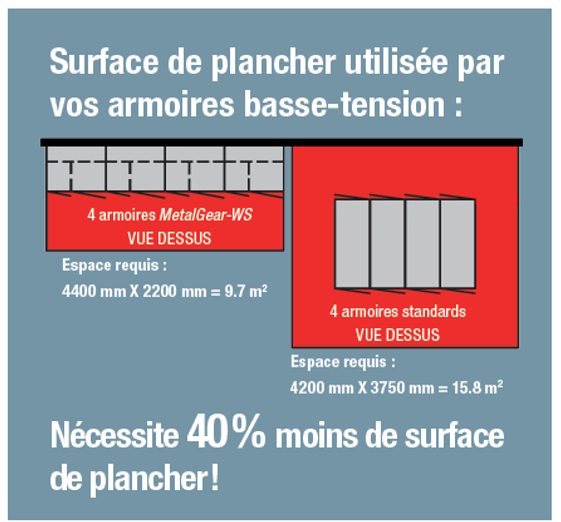

Notre armoire MetalGear-WS basse tension sous enveloppe métallique est idéale pour les industries sollicitant beaucoup de ressources énergétiques et composant avec des contraintes d’espaces, sans compromettre la sécurité et fiabilité. Grâce à son concept modulaire de fixation murale et ses petites dimensions, la flexibilité de l’armoire permet de s’adapter aux situations où l’espace est restreint.

Caractéristiques électriques
Tension maximale d’opérationV635
Tension de tenue à fréquence industriellekV 1 min2.2
FréquenceHz50/60
Courant de courte durée admissiblekA 1 s.22 – 42 – 65
Valeur de crête admissiblekA 3 cy.… 149.5
Courant assigné – Barres principalesA800…3200
Courant assigné – Arrivées / DépartsA800…3200

Téléchargement(s):

Appareillage de commutation

Appareillage de commutation d’alimentation CC de traction

Principalement utilisé dans les projets de métro et de trains légers, l’appareillage de commutation en courant continu(CC) permet d’alimenter en énergie électrique les moteurs des wagons. En plus des armoires de disjonction on retrouve aussi dans ces équipements les systèmes de supervision des alarmes et automatismes des sous-stations, les panneaux de service auxiliaire, les panneaux de gestion des alarmes des groupes transfo/redresseur et le réseau de communication.

Caractéristiques électriques
Tension maximale d’opérationV800
Tension de tenue à fréquence industriellekV 1 min5.5
Courant de courte durée admissiblekA120
Courant assigné – Barres principalesA2000…6000
Courant assigné – Arrivées / DépartsA2000…6000

Tableau de distribution

Tableau de distribution CA et CC

L’équipe Grimard compte plusieurs ingénieurs et techniciens en mesure de concevoir de l’appareillage sur mesure pour ses clients. Par exemple, les tableaux de distribution (Switchboard) peuvent être fabriqués à partir de schémas unifilaires et avoir des caractéristiques particulières à chaque application.

Caractéristiques électriques
Tension maximale d’opérationV635
Tension de tenue à fréquence industriellekV 1 min2.2
FréquenceHz50/60
Courant de courte durée admissiblekA 1 s.22 – 42 – 65
Valeur de crête admissiblekA 3 cy.… 149.5
Courant assigné – Barres principalesA400…1600
Courant assigné – Arrivées / DépartsA400…1600

Réalisations

Consortium ATA (Hydro-Québec)- Centrale Romaine-3

Grimard étant reconnue pour la conception et la fabrication d’appareillages électriques (switchgear) pour les compagnies d’électricité telles qu’Hydro-Québec, notre client, le Consortium ATA...
